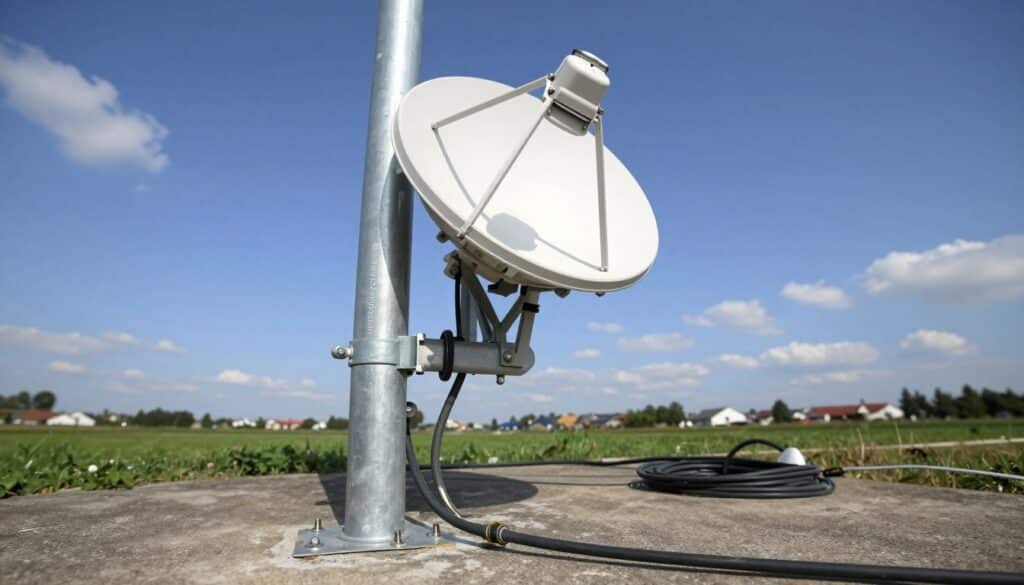

Eine korrekt durchgeführte Erdung deiner SAT-Anlage ist essenziell für deine Sicherheit und die Langlebigkeit deiner technischen Geräte. Ohne ausreichenden Blitzschutz und Potentialausgleich riskierst du nicht nur Schäden durch Überspannungen, sondern auch die Funktionsfähigkeit deines Receivers und Fernsehers.
Das sind die beliebtesten SAT Erdung Produkte
Warum ist die Erdung deiner SAT-Anlage unverzichtbar?
Die Erdung einer SAT-Anlage dient mehreren kritischen Zwecken. Sie schützt deine Installation vor den zerstörerischen Kräften von Gewittern, indem sie elektrische Energie sicher in die Erde ableitet. Dies minimiert das Risiko von Überspannungsschäden, die durch Blitzeinschläge in unmittelbarer Nähe oder sogar weiter entfernte Entladungen verursacht werden können. Darüber hinaus sorgt die Erdung für einen Potentialausgleich zwischen den verschiedenen metallischen Komponenten deiner SAT-Anlage und deinem Hauspotential. Dies ist wichtig, um elektrostatische Entladungen zu verhindern und Brummschleifen zu vermeiden, die zu Bild- und Tonstörungen führen können. Ein weiterer wichtiger Aspekt ist die Reduzierung von Funkstörungen (RFI – Radio Frequency Interference), die ebenfalls die Signalqualität beeinträchtigen können. Eine fachgerechte Erdung ist somit nicht nur eine Sicherheitsmaßnahme, sondern auch eine Voraussetzung für eine stabile und störungsfreie Bild- und Tonwiedergabe.
Grundlagen der SAT-Anlagen-Erdung
Die Erdung einer SAT-Anlage bezieht sich auf die elektrische Verbindung aller leitfähigen Komponenten der Anlage mit der Haupterdungsschiene deines Gebäudes. Dies umfasst typischerweise die Satellitenschüssel (LNB-Halterung und Schüssel selbst), das LNB (Low Noise Block), das Koaxialkabel (insbesondere die Abschirmung), den Erdungsblock am Gebäudeeintritt und den Receiver im Inneren des Hauses. Das Ziel ist es, einen durchgängigen und niederohmigen Pfad für elektrische Ströme zu schaffen, sei es im Normalbetrieb oder im Falle einer Überspannung.
Die wichtigsten Komponenten und ihre Erdung
- Satellitenschüssel (Parabolantenne): Die Metallkonstruktion der Schüssel, einschließlich der LNB-Halterung und des Rückens, muss unbedingt mit der Haupterdung verbunden werden. Dies geschieht oft über einen separaten Erdungsdraht, der an einem geeigneten Punkt an der Montagevorrichtung befestigt wird.
- LNB (Low Noise Block): Das LNB selbst ist in der Regel durch die metallische LNB-Halterung, die mit der Schüssel verbunden ist, geerdet.
- Koaxialkabel: Die Abschirmung des Koaxialkabels spielt eine entscheidende Rolle für die Erdung. Sie leitet potenzielle Störspannungen oder Ladungen ab. An beiden Enden des Kabels – am LNB und am Receiver – muss die Abschirmung eine gute elektrische Verbindung zur Erdung des jeweiligen Geräts oder der Erdungsschiene herstellen.
- Erdungsblock (Blitzschutzblock): An dem Punkt, an dem die Koaxialkabel in das Gebäude gelangen, ist ein spezieller Erdungsblock unerlässlich. Dieser Block verbindet die Abschirmungen aller eintretenden Kabel mit dem Potentialausgleichssystem des Gebäudes. Er dient als erste Verteidigungslinie gegen Stoßströme.
- Receiver/Multischalter: Auch der SAT-Receiver im Wohnraum sollte geerdet sein. Dies geschieht oft über das Netzteil oder direkt über das Gehäuse, das wiederum mit dem Potentialausgleich verbunden ist. Bei komplexeren Anlagen mit Multischaltern sind diese ebenfalls an das Erdungssystem anzubinden.
Erdungszubehör und Materialien
Für eine fachgerechte Erdung benötigst du spezifisches Zubehör, das für den Außeneinsatz geeignet ist und den geltenden Normen entspricht. Die Wahl der richtigen Materialien ist entscheidend für die Langlebigkeit und Effektivität deiner Erdungsanlage.
Was du benötigst:
- Erdungsdraht: In der Regel wird ein massiver Kupferleiter mit einem Querschnitt von mindestens 16 mm² (oft auch 25 mm² oder mehr, je nach Norm und lokalen Vorschriften) verwendet. Das Material sollte korrosionsbeständig sein.
- Erdungsschellen und -klemmen: Diese dienen zur Befestigung des Erdungsdrahts an der Satellitenschüssel, der Montagevorrichtung und anderen Metallteilen. Sie müssen aus leitfähigem und witterungsbeständigem Material gefertigt sein.
- Blitzschutz-Erdungsblock: Ein spezielles Bauteil, das die Abschirmungen der Koaxialkabel mit dem Potentialausgleich des Gebäudes verbindet und gleichzeitig eine Überspannungsableitung ermöglicht.
- Potentialausgleichsleitungen: Diese verbinden die einzelnen Komponenten und die Haupterdungsschiene miteinander. Auch hier sind geeignete Querschnitte und Materialien (oft Kupfer) wichtig.
- Werkzeuge: Du benötigst Werkzeuge wie Schraubenschlüssel, Zangen, Abisolierzangen und gegebenenfalls einen Hammer oder Bohrer zur Befestigung.
Schritt-für-Schritt-Anleitung zur Erdung deiner SAT-Anlage
Die Erdung sollte idealerweise während der Installation der SAT-Anlage erfolgen. Wenn deine Anlage bereits montiert ist, solltest du die Erdungsarbeiten sorgfältig und unter Beachtung aller Sicherheitsvorkehrungen durchführen.
Vorbereitung und Sicherheit
- Strom abschalten: Stelle sicher, dass alle elektrischen Geräte, die mit der SAT-Anlage verbunden sind (Receiver, Multischalter), vom Stromnetz getrennt sind.
- Wetterbedingungen: Führe Arbeiten an der Satellitenschüssel nur bei gutem Wetter durch. Bei Gewitter oder starkem Wind besteht Lebensgefahr.
- Zugang: Sorge für einen sicheren Zugang zur Satellitenschüssel und zur Montagevorrichtung. Nutze gegebenenfalls eine stabile Leiter oder ein Gerüst.
- Normen und Vorschriften: Informiere dich über die geltenden lokalen und nationalen Normen und Vorschriften für Blitzschutz und Erdung (z.B. DIN VDE). Im Zweifel ist ein Fachmann zu beauftragen.
Installationsschritte
- Hauptpotentialausgleich identifizieren: Finde die Haupterdungsschiene deines Gebäudes. Diese befindet sich meist im Keller oder im Hausanschlussraum und ist der zentrale Punkt für alle Erdungsleitungen.
- Erdungsdraht zur Schüssel verlegen: Verlege einen durchgehenden Erdungsdraht vom Hauptpotentialausgleich bis zur Montagevorrichtung der Satellitenschüssel. Der Draht sollte möglichst kurz und gerade geführt werden, um den Widerstand gering zu halten. Vermeide scharfe Biegungen.
- Verbindung an der Schüssel herstellen: Befestige den Erdungsdraht sicher an der Metallkonstruktion der Satellitenschüssel. Nutze hierfür spezielle Erdungsschellen, die für die Montage der Schüssel ausgelegt sind. Die Verbindung muss fest und korrosionsbeständig sein.
- Erdungsblock installieren: Installiere den Blitzschutz-Erdungsblock an dem Punkt, an dem die Koaxialkabel in das Gebäude eintreten. Verbinde den Erdungsblock mit dem Erdungsdraht, der von der Schüssel kommt, und mit dem Hauptpotentialausgleich deines Gebäudes.
- Koaxialkabel verbinden: Schließe die Koaxialkabel an den Erdungsblock an. Die Abschirmung jedes Kabels muss nun über den Erdungsblock mit dem Potentialausgleich verbunden sein. Achte auf eine saubere und fest sitzende Verbindung der Stecker.
- Receiver erden: Verbinde deinen SAT-Receiver mit der Hausinstallation. Oft ist das Netzkabel des Receivers mit einer geerdeten Steckdose verbunden, was eine Erdung über das Gehäuse ermöglicht. Bei älteren oder nicht geerdeten Steckdosen muss eventuell eine zusätzliche Erdungsverbindung vom Receiver zur Haupterdungsschiene hergestellt werden.
- Wiederholungsprüfung: Überprüfe alle Verbindungen auf Festigkeit und Korrosionsbeständigkeit. Stelle sicher, dass keine leitenden Teile unverbunden bleiben.
Tipps für eine optimale Erdung
Die Effektivität deiner Erdungsanlage hängt von mehreren Faktoren ab. Mit diesen Tipps stellst du sicher, dass deine SAT-Anlage optimal geschützt ist:
Verbesserung der Erdungsleistung
- Kurze und direkte Leitungen: Halte die Erdungsleitungen so kurz und direkt wie möglich. Jeder Meter zusätzliche Leitung erhöht den Widerstand.
- Großer Querschnitt: Verwende für die Erdungsleitungen einen ausreichend großen Querschnitt (mindestens 16 mm², besser 25 mm²), um auch hohe Stoßströme sicher ableiten zu können.
- Korrosionsschutz: Alle Verbindungen und Erdungsdrähte müssen witterungsbeständig sein und regelmäßig auf Korrosion überprüft werden.
- Separate Erdung: Für eine SAT-Anlage wird oft eine separate Erdung empfohlen, die über den Hauptpotentialausgleich des Gebäudes mit der Erde verbunden ist. Dies stellt sicher, dass die Ableitung von Störströmen unabhängig von anderen elektrischen Systemen im Haus erfolgt.
- Professionelle Installation: Wenn du unsicher bist oder die Installation komplex ist, beauftrage unbedingt einen Fachmann. Fehler bei der Erdung können schwerwiegende Folgen haben.
- Regelmäßige Überprüfung: Lasse deine Erdungsanlage regelmäßig (z.B. alle paar Jahre oder nach einem schweren Gewitter) von einem qualifizierten Elektriker überprüfen.
Häufige Probleme und ihre Lösungen
Manchmal treten trotz sorgfältiger Installation Probleme auf, die auf eine unzureichende Erdung zurückzuführen sind.
Typische Symptome und Ursachen
- Störungen bei Gewitter: Bild- oder Tonaussetzer, flackernde Bilder oder Komplettausfälle während eines Gewitters deuten oft auf eine unzureichende Erdung hin, die die Überspannungen nicht effektiv ableitet.
- Ständige Bild- und Tonstörungen: Ein ständiges Brummen, Rauschen oder Bildfehler können durch eine fehlende oder fehlerhafte Potentialausgleichung verursacht werden.
- Beschädigte Geräte: Wenn deine SAT-Anlage wiederholt ausfällt oder Geräte beschädigt werden, ist eine Überprüfung der Erdung dringend angeraten.
Übersicht der wichtigsten Erdungsaspekte
| Aspekt | Bedeutung | Konsequenzen bei Fehlern | Empfehlung |
|---|---|---|---|
| Blitzschutz | Ableitung von Überspannungen bei Gewittern | Zerstörung von LNB, Receiver, Multischalter und Fernseher; Brandgefahr | Separater Erdungsdraht mit großem Querschnitt, Blitzschutz-Erdungsblock |
| Potentialausgleich | Gleichmäßiges elektrisches Potential aller Komponenten | Brummschleifen, Bild- und Tonstörungen, elektrostatische Entladungen | Verbindung aller metallischen Teile mit dem Hauptpotentialausgleich |
| RFI-Reduzierung | Unterdrückung von Funkfrequenzstörungen | Signalverluste, schlechte Empfangsqualität | Gut abgeschirmte Koaxialkabel, richtige Steckerverbindungen, Erdung der Abschirmung |
| Geräteschutz | Schutz vor Überspannungsschäden | Kurze Lebensdauer der angeschlossenen Elektronik | Fachgerechte Erdung gemäß Normen und Vorschriften |
Rechtliche und normative Anforderungen
Die Erdung von SAT-Anlagen ist nicht nur eine technische Notwendigkeit, sondern auch gesetzlich und normativ geregelt. In Deutschland sind insbesondere die Vorschriften des Verbands der Elektrotechnik Elektronik Informationstechnik e.V. (VDE) maßgeblich. Hierzu zählen unter anderem die DIN VDE 0855-1 für Antennenanlagen und die DIN VDE 0100-410 (Schutz gegen elektrischen Schlag) sowie DIN VDE 0100-540 (Erdungsanlagen und Schutzleiter). Diese Normen legen die Mindestanforderungen an die Querschnitte von Erdungsleitern, die Art der Verbindungen und die erforderlichen Schutzmaßnahmen fest. Die Einhaltung dieser Vorschriften ist nicht nur für die Sicherheit, sondern auch im Schadensfall für Versicherungsfragen relevant. Bei Unsicherheiten oder größeren Installationen ist es ratsam, einen qualifizierten Elektroinstallateur zu beauftragen, der mit den aktuellen Normen vertraut ist.
Das sind die neuesten SAT Erdung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Erdung einer SAT-Anlage
Muss ich meine SAT-Anlage überhaupt erden?
Ja, die Erdung deiner SAT-Anlage ist zwingend erforderlich. Sie dient dem Schutz vor Blitzschlag und Überspannung, verhindert Störungen und schützt deine Geräte. Eine nicht geerdete SAT-Anlage stellt ein erhebliches Sicherheitsrisiko dar.
Kann ich die Erdung selbst vornehmen oder brauche ich einen Fachmann?
Einfache Erdungsmaßnahmen, wie die Verbindung des Receivers mit einer geerdeten Steckdose, kannst du selbst vornehmen. Für die Erdung der Satellitenschüssel, des LNB und des Blitzschutz-Erdungsblocks sind jedoch spezielle Kenntnisse und Werkzeuge erforderlich. Aufgrund der Sicherheitsrelevanz und der komplexen Normenlage wird dringend empfohlen, die Erdung von einem qualifizierten Elektriker oder SAT-Techniker durchführen zu lassen.
Welcher Querschnitt muss der Erdungsdraht haben?
Gemäß den geltenden Normen (z.B. DIN VDE) muss der Hauptschutzleiter für eine SAT-Anlage einen Querschnitt von mindestens 16 mm² haben. Bei längeren Leitwegen oder speziellen Anforderungen können auch 25 mm² oder mehr erforderlich sein. Lass dich hierzu von einem Fachmann beraten.
Wie erkenne ich, ob meine SAT-Anlage bereits geerdet ist?
Du kannst dies überprüfen, indem du visuell die Verbindungen von der Satellitenschüssel über das Koaxialkabel bis hin zum Receiver und zum Hauptpotentialausgleich deines Gebäudes verfolgst. Achte auf zusätzliche Erdungsdrähte, die von der Montagevorrichtung der Schüssel und dem Blitzschutz-Erdungsblock zum Potentialausgleich führen. Eine Messung des Erdungswiderstands durch einen Fachmann gibt definitive Auskunft.
Was passiert, wenn meine SAT-Anlage nicht geerdet ist und es blitzt?
Wenn deine SAT-Anlage nicht geerdet ist und ein Blitz in die Nähe einschlägt, kann sich eine sehr hohe Spannung über die metallischen Teile der Anlage und das Koaxialkabel aufbauen. Diese Überspannung kann deine gesamte Unterhaltungselektronik, einschließlich des Fernsehers und des Receivers, zerstören. Im schlimmsten Fall kann es zu Bränden oder gefährlichen Stromschlägen kommen.
Wie oft sollte die Erdung überprüft werden?
Es wird empfohlen, die Erdung deiner SAT-Anlage regelmäßig zu überprüfen, idealerweise alle paar Jahre. Insbesondere nach schweren Gewittern oder wenn du Anzeichen für Störungen bemerkst, sollte eine Überprüfung durch einen Fachmann erfolgen, um die Funktionsfähigkeit sicherzustellen.
Welche Rolle spielt der Blitzschutz-Erdungsblock?
Der Blitzschutz-Erdungsblock ist eine zentrale Komponente. Er wird am Gebäudeeintritt der Koaxialkabel installiert und verbindet die Abschirmungen aller Kabel mit dem Potentialausgleich des Gebäudes. Er dient als Überspannungsableiter und schützt die Geräte im Haus vor gefährlichen Spannungsspitzen, die über die Kabel ins Haus gelangen könnten.
