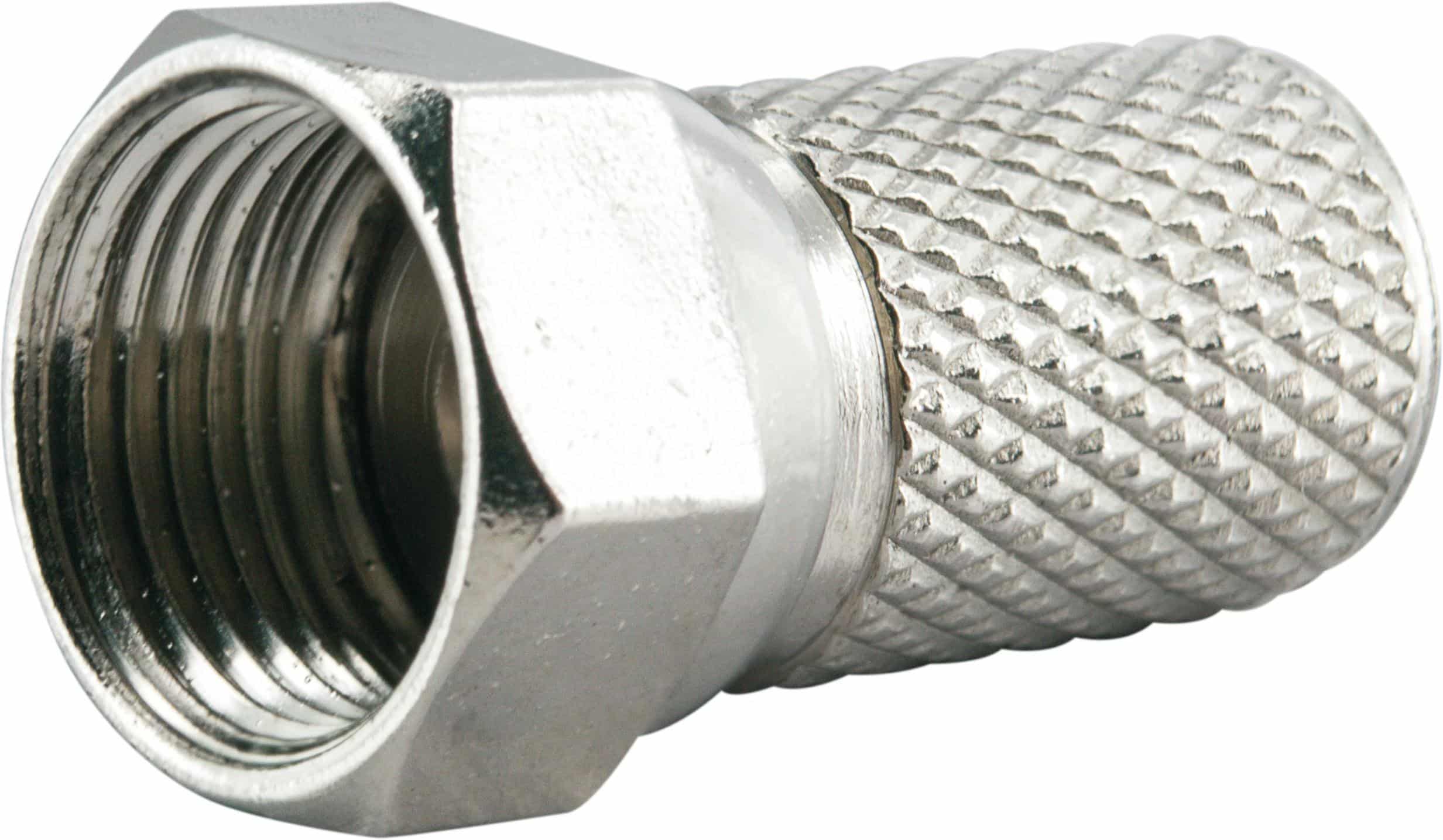

Perfekte Verbindung für Ihr Satellitensignal: Schwaiger F-Aufdrehstecker 4er-Set (Ø 7 mm) FST7004
Für eine zuverlässige und störungsfreie Übertragung Ihres digitalen Satellitensignals sind hochwertige Komponenten unerlässlich. Das Schwaiger F-Aufdrehstecker 4er-Set (Ø 7 mm) FST7004 bietet Ihnen die ideale Lösung für die professionelle Installation und Wartung Ihrer SAT-Anlage. Dieses Set richtet sich an Heimwerker, ambitionierte Hobbyisten sowie an professionelle Installateure, die Wert auf Langlebigkeit und einfache Handhabung legen.
Warum Schwaiger F-Aufdrehstecker? Die Vorteile auf einen Blick
Die Wahl des richtigen Anschlussmaterials ist entscheidend für die Signalqualität und die Lebensdauer Ihrer SAT-Installation. Die F-Aufdrehstecker von Schwaiger zeichnen sich durch ihre präzise Fertigung und hochwertige Materialien aus, die eine optimale Signalübertragung gewährleisten und Umwelteinflüssen trotzen.
- Einfache Montage: Dank des innovativen Aufdrehdesigns entfällt das zeitraubende Crimpen. Die Stecker lassen sich schnell und sicher auf das Koaxialkabel aufschrauben, was die Installationszeit erheblich verkürzt.
- Hervorragende Signalqualität: Die präzise gefertigten Kontakte und die solide Bauweise minimieren Signalverluste und Intermodulationseffekte, was zu einem klaren und stabilen Empfang führt.
- Robuste Konstruktion: Gefertigt aus hochwertigem Messing, sind die Stecker korrosionsbeständig und bieten eine langlebige Verbindung, selbst unter widrigen Witterungsbedingungen.
- Passgenauigkeit: Speziell für Koaxialkabel mit einem Durchmesser von 7 mm konzipiert, gewährleisten diese Stecker einen festen und sicheren Sitz, ohne das Kabel zu beschädigen.
- Vielseitige Anwendung: Ideal für den Anschluss von LNBs, Multischaltern, Dosen und allen anderen Komponenten im SAT-Empfangsweg.
- Kostenersparnis: Durch die einfache Montage und die Langlebigkeit der Stecker reduzieren Sie Installationskosten und Wartungsaufwand.
Technische Spezifikationen und Materialeigenschaften
Die technische Ausführung der F-Aufdrehstecker ist entscheidend für die Effektivität Ihrer SAT-Anlage. Schwaiger legt hierbei Wert auf Materialien und Konstruktionsweisen, die Langlebigkeit und optimale Leistung garantieren.
| Merkmal | Details |
|---|---|
| Produkttyp | F-Aufdrehstecker (Stecker für Koaxialkabel) |
| Hersteller | Schwaiger |
| Modellnummer | FST7004 |
| Anzahl pro Set | 4 Stück |
| Geeigneter Kabeldurchmesser | 7 mm (Außendurchmesser des Koaxialkabels) |
| Anschlusstyp | F-Stecker (typisch für Satelliten- und Kabelfernsehen) |
| Befestigungsart | Aufdrehmechanismus (Schraubmontage) |
| Material (Gehäuse) | Hochwertiges Messing, vernickelt für erhöhte Korrosionsbeständigkeit und Leitfähigkeit. Das Messing bietet eine hohe mechanische Stabilität und ist nicht anfällig für Spannungsrisskorrosion, wie es bei einigen Kunststoffen der Fall sein kann. Die Vernickelung schützt vor Oxidation und gewährleistet eine dauerhaft gute elektrische Verbindung. |
| Material (Innenleiterkontakt) | Messing, ebenfalls für optimale Leitfähigkeit und Langlebigkeit ausgelegt. Der Innenleiterkontakt ist präzise gefertigt, um einen perfekten Übergang zum Mittelleiter des Koaxialkabels zu gewährleisten. |
| Konstruktion | Mehrteiliger Aufbau, der eine sichere Klemmung des Kabelmantels und eine zuverlässige Verbindung mit dem Innenleiter ermöglicht. Das Design ist auf eine einfache Handhabung ohne spezielles Werkzeug wie Crimpzangen ausgelegt. Die innenliegende Aufdrehhilfe fixiert den Kabelmantel fest und verhindert ein Verrutschen. |
| Witterungsbeständigkeit | Die vernickelte Messingoberfläche bietet einen guten Schutz gegen Feuchtigkeit, UV-Strahlung und Temperaturschwankungen, was eine langfristige Zuverlässigkeit im Außenbereich sicherstellt. |
| Anwendungsbereiche | Ideal für die Installation und Reparatur von SAT-Anlagen, Kabelfernsehen, terrestrischen Antennenanlagen und anderen HF-Anwendungen, die F-Steckverbindungen erfordern. Geeignet für den Einsatz im Innen- und Außenbereich. |
| Frequenzbereich | Optimiert für den vollen Frequenzbereich von SAT-Signalen (bis 3 GHz und darüber hinaus), um eine störungsfreie Übertragung von hochauflösenden Fernsehprogrammen (HD, 4K, 8K) und Internet über Satellit zu ermöglichen. |
Einsatzmöglichkeiten und Installationstipps
Die Schwaiger F-Aufdrehstecker sind universell einsetzbar und erleichtern die Installation Ihrer Empfangstechnik erheblich. Ob Sie eine neue SAT-Schüssel montieren, ein Kabel ersetzen oder eine Dose neu anschließen möchten – diese Stecker sind die richtige Wahl.
Installation Schritt für Schritt:
- Vorbereitung des Kabels: Messen Sie die benötigte Länge des Koaxialkabels ab.
- Abmanteln des Kabels: Entfernen Sie vorsichtig ca. 10-15 mm des Außenmantels des Koaxialkabels. Achten Sie darauf, die Abschirmung nicht zu beschädigen.
- Zurücklegen der Abschirmung: Legen Sie die Kupfergeflecht-Abschirmung über den zurückgelegten Außenmantel. Dies sorgt für eine optimale Signalabschirmung.
- Vorbereitung des Mittelleiters: Kürzen Sie den Innenleiter so, dass er ca. 5-7 mm aus dem zurückgelegten Geflecht ragt. Vermeiden Sie scharfe Kanten.
- Aufschrauben des Steckers: Setzen Sie den F-Aufdrehstecker auf das vorbereitete Kabelende. Drehen Sie den Stecker im Uhrzeigersinn, bis er fest sitzt. Der Mittelleiter sollte dabei bündig mit dem Innenkontakt des Steckers abschließen. Das Kabelgeflecht und der Außenmantel werden durch den Aufdrehvorgang sicher im Stecker fixiert.
- Kontrolle: Überprüfen Sie den festen Sitz des Steckers und stellen Sie sicher, dass keine Litzen der Abschirmung den Innenleiter berühren.
Für eine optimale Leistung sollten Sie stets darauf achten, dass das Koaxialkabel die korrekte Dicke von 7 mm aufweist, da dies für die Klemmwirkung des Steckers entscheidend ist. Bei Kabeln mit abweichenden Durchmessern kann die Verbindung unsicher werden oder die Abschirmung beeinträchtigt sein.
Vergleich mit herkömmlichen F-Steckern
Herkömmliche F-Stecker, die gecrimpt werden müssen, erfordern spezielles Werkzeug und ein gewisses Maß an Übung, um eine dauerhaft gute Verbindung zu erzielen. Der Aufdrehmechanismus der Schwaiger FST7004-Stecker eliminiert diese Hürden.
- Kein Spezialwerkzeug notwendig: Sparen Sie sich die Anschaffung und das Mitführen von Crimpzangen.
- Fehlerreduzierung: Das Risiko, einen Stecker falsch zu crimpen und dadurch Signalverluste oder Kurzschlüsse zu verursachen, entfällt.
- Schnellere Installation: Deutlich kürzere Montagezeit, was besonders bei größeren Installationen oder bei Wartungsarbeiten von Vorteil ist.
- Wiederverwendbarkeit: In vielen Fällen lassen sich Aufdrehstecker auch wieder lösen und neu verwenden, falls eine Korrektur der Kabellänge notwendig wird.
FAQ – Häufig gestellte Fragen zu Schwaiger F-Aufdrehstecker 4er-Set (Ø 7 mm) FST7004
Kann ich diese Stecker auch für andere Kabeltypen als 7 mm Koaxialkabel verwenden?
Die Schwaiger F-Aufdrehstecker FST7004 sind explizit für Koaxialkabel mit einem Außendurchmesser von 7 mm konzipiert. Die Klemmwirkung und die korrekte Abdichtung sind nur bei diesem Kabeldurchmesser gewährleistet. Die Verwendung mit Kabeln anderer Dicke kann zu einer instabilen Verbindung, schlechter Abschirmung oder Signalverlusten führen.
Benötige ich spezielles Werkzeug für die Montage dieser Stecker?
Nein, das ist der entscheidende Vorteil der Aufdrehstecker. Sie benötigen lediglich ein Messer oder einen Kabelabsetzer, um den Außenmantel des Koaxialkabels zu entfernen. Der Stecker wird dann einfach auf das vorbereitete Kabel aufgeschraubt. Eine Crimpzange ist nicht erforderlich.
Wie stelle ich sicher, dass die Verbindung störungsfrei ist?
Achten Sie auf eine saubere und präzise Vorbereitung des Koaxialkabels. Legen Sie das Geflecht sauber über den Mantel zurück und stellen Sie sicher, dass der Innenleiter gerade und ohne Grate ist. Drehen Sie den Stecker fest an, bis er sich nicht mehr bewegen lässt. Eine korrekt montierte Verbindung mit hochwertigen Steckern minimiert Signalverluste und Interferenzen.
Sind diese Stecker für den Außeneinsatz geeignet?
Ja, die Schwaiger F-Aufdrehstecker sind aus vernickeltem Messing gefertigt, was ihnen eine gute Korrosionsbeständigkeit und Witterungsbeständigkeit verleiht. Sie sind daher für den Einsatz im Freien, beispielsweise zur Verbindung eines LNBs mit dem Hauptkabel, gut geeignet.
Wie viele Stecker sind in einem Set enthalten und wofür benötige ich sie typischerweise?
Das Set FST7004 enthält vier Stück F-Aufdrehstecker. Diese sind ideal für die Installation einer neuen SAT-Anlage, für den Anschluss von bis zu vier Geräten an einen Multischalter oder zum Austausch defekter oder schlecht montierter Stecker an bestehenden Kabeln.
Was bedeutet die Angabe „Ø 7 mm“ genau?
„Ø 7 mm“ bezieht sich auf den Außendurchmesser des Koaxialkabels, für das der F-Stecker optimiert ist. Koaxialkabel sind in verschiedenen Durchmessern erhältlich, und die Passgenauigkeit ist entscheidend für eine sichere und leitfähige Verbindung.
Kann ich diese Stecker auch für Kabelfernsehen (DVB-C) verwenden?
Ja, F-Stecker sind der Standardanschluss für Satelliten- und Kabelfernsehen. Solange Ihr Kabelfernsehkabel den richtigen Außendurchmesser von 7 mm hat, können Sie diese Stecker auch problemlos für Ihre Kabel-TV-Installation verwenden, um die Verbindung zu Ihrer Dose oder Ihrem Receiver herzustellen.
