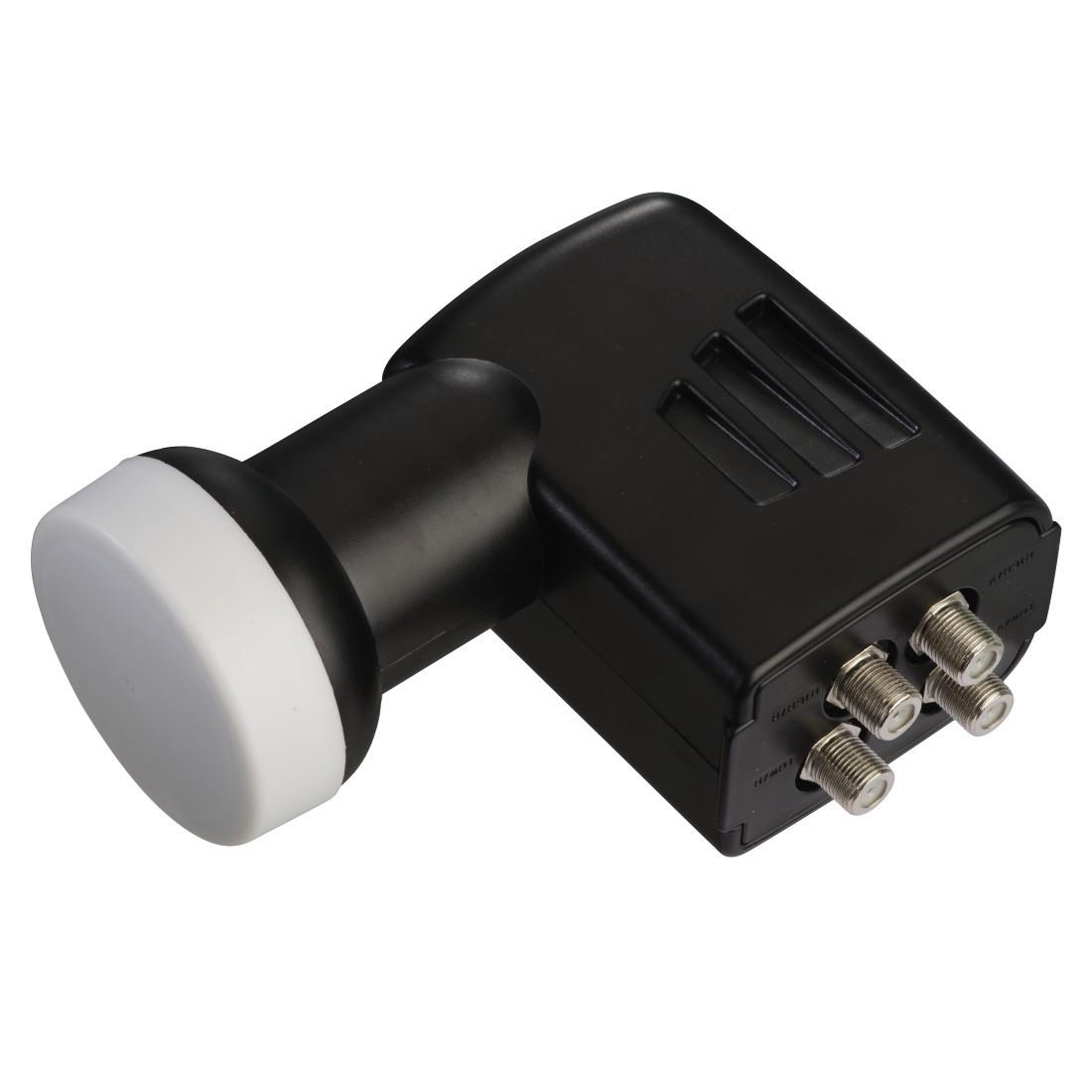

Grundig Quadswitch-LNB (00121797): Ihr Tor zu grenzenlosem Fernsehempfang
Das Grundig Quadswitch-LNB (00121797) ist die zentrale Komponente für anspruchsvolle Satellitenfernseh-Installationen, die bis zu vier unabhängige Receiver oder eine Kombination aus Receivern und einem Multischalter versorgen müssen. Dieses LNB ist die ideale Lösung für Haushalte und Installationen, die Wert auf Flexibilität, höchste Signalqualität und eine zuverlässige Übertragung legen. Dank seiner fortschrittlichen Technologie ermöglicht es den Empfang einer Vielzahl von digitalen Satellitenprogrammen in bester Bild- und Tonqualität.
Leistungsstarke Empfangstechnologie für höchste Ansprüche
Das Grundig Quadswitch-LNB (00121797) ist konzipiert, um die Signale von einem Satelliten mit exzellenter Effizienz zu empfangen und an bis zu vier Teilnehmer auszugeben. Dies wird durch die Integration von vier unabhängigen Ausgängen ermöglicht, die jeweils für eine eigene Signalspur optimiert sind. Die hohe Verstärkung und das geringe Rauschmaß sorgen dafür, dass auch schwache Transpondersignale zuverlässig erfasst und verarbeitet werden. Dies ist entscheidend für den Empfang einer breiten Senderauswahl, insbesondere von weit entfernten Satellitenpositionen oder bei ungünstigen Wetterbedingungen.
Maximale Flexibilität durch Quad-Technologie
Die Kernfunktion des Grundig Quadswitch-LNB (00121797) liegt in seiner Quad-Architektur. Mit vier voneinander unabhängigen Ausgängen lassen sich mühelos mehrere Satellitenreceiver gleichzeitig betreiben. Dies ist perfekt für Familien, in denen unterschiedliche Programme zur gleichen Zeit geschaut werden, oder für Haushalte, die zusätzliche Empfangsgeräte für weitere Räume oder unabhängige Aufzeichnungen nutzen möchten. Die einzelnen Ausgänge liefern sowohl horizontal als auch vertikal polarisierte Signale über zwei Frequenzbänder (Low und High Band), sodass der vollständige Frequenzbereich des Satellitensignals zur Verfügung steht.
Vorteile des Grundig Quadswitch-LNB (00121797)
- Vier unabhängige Ausgänge: Ermöglicht den gleichzeitigen Betrieb von bis zu vier Receivern oder die Anbindung an einen Multischalter für erweiterte Verteilerlösungen.
- Hohe Signalqualität: Geringes Rauschmaß und hohe Verstärkung gewährleisten eine exzellente Bild- und Tonwiedergabe auch unter schwierigen Empfangsbedingungen.
- Breite Satellitenkompatibilität: Optimiert für den Empfang von Signalen der gängigen Satellitenpositionen, wie z.B. Astra 19.2° Ost.
- Robuste Bauweise: Gehäuse aus witterungsbeständigem Material schützt die empfindliche Elektronik zuverlässig vor Umwelteinflüssen wie Regen, Schnee und UV-Strahlung.
- Einfache Installation: Standardisierte Anschlussmaße und eine durchdachte Bauform erleichtern die Montage auf einer Satellitenschüssel.
- Energieeffizient: Konzipiert für einen geringen Stromverbrauch, was zur Langlebigkeit der angeschlossenen Komponenten beiträgt.
- Zukunftssicher: Unterstützt alle relevanten Empfangsstandards, einschließlich DVB-S2 und hochauflösende Formate wie 4K UHD.
Technische Spezifikationen und Leistung
Das Grundig Quadswitch-LNB (00121797) zeichnet sich durch seine präzise abgestimmte Elektronik aus, die für eine optimale Signalverarbeitung sorgt. Das geringe Rauschmaß von typischerweise unter 0.1 dB minimiert Störungen und ermöglicht einen klaren Empfang, selbst bei schwachen Signalen. Die hohe Verstärkung stellt sicher, dass das empfangene Signal stark genug ist, um über die koaxialen Kabel ohne signifikante Verluste zu den angeschlossenen Receivern zu gelangen. Die Konstruktion ist darauf ausgelegt, die Signalintegrität über die gesamte Kette hinweg zu gewährleisten. Die Frequenzbereiche werden sauber getrennt und ohne Überlagerung ausgegeben, was die Kompatibilität mit allen modernen Satellitenempfängern sicherstellt.
Einsatzmöglichkeiten und Installation
Dieses Quadswitch-LNB ist die ideale Wahl für Haushalte, die eine flexible und leistungsfähige Satellitenempfangsanlage wünschen. Es eignet sich perfekt für:
- Mehrere Fernseher: Ermöglicht den unabhängigen Empfang für bis zu vier Fernsehgeräte, die von verschiedenen Receivern gesteuert werden.
- Aufnahmefunktionen: Kombiniert mit einem Twin- oder Triple-Receiver können Sie gleichzeitig ein Programm ansehen und ein anderes aufnehmen, ohne Signalverluste.
- Erweiterte Systeme: Kann als Feed für einen Satelliten-Multischalter dienen, um die Signalverteilung auf eine noch größere Anzahl von Teilnehmern zu erweitern.
- Zwei Satellitenpositionen (mit DiseqC): Obwohl primär für einen Satelliten ausgelegt, kann es in Verbindung mit einem DiseqC-Schalter auch für den Empfang von zwei Satellitenpositionen genutzt werden, wobei jeder Ausgang dann für einen Satelliten freigeschaltet wird. Dies ist eine wichtige Überlegung für Nutzer, die eine breitere Senderauswahl anstreben.
Die Installation ist denkbar einfach. Das LNB wird mittels des Standard-Feedarms in die Mitte der Satellitenschüssel montiert. Die vier F-Anschlüsse für die Koaxialkabel sind gut zugänglich und ermöglichen eine sichere Verbindung. Die Stromversorgung des LNB erfolgt über das angeschlossene Koaxialkabel vom Receiver oder Multischalter, was eine zusätzliche Stromquelle überflüssig macht.
Material und Langlebigkeit
Das Gehäuse des Grundig Quadswitch-LNB (00121797) ist aus einem robusten und UV-beständigen Kunststoff gefertigt. Dieses Material wurde sorgfältig ausgewählt, um den anspruchsvollen Bedingungen im Außeneinsatz standzuhalten. Es schützt die interne Elektronik effektiv vor Feuchtigkeit, extremen Temperaturen und mechanischen Belastungen. Die Verarbeitung ist hochwertig und zeugt von der Langlebigkeit des Produkts, selbst nach Jahren der Nutzung unter freiem Himmel. Die Wetterbeständigkeit ist ein entscheidender Faktor für die zuverlässige Funktion und die lange Lebensdauer dieses essentiellen Empfangskomponenten.
Technische Daten auf einen Blick
| Merkmal | Spezifikation |
|---|---|
| Anzahl der Ausgänge | 4 (Quad) |
| Eingangsfrequenzbereich | 10.7 – 12.75 GHz |
| Ausgangsfrequenzbereich (Low Band) | 950 – 1950 MHz |
| Ausgangsfrequenzbereich (High Band) | 1100 – 2150 MHz |
| Oszillatorfrequenz (Low Band) | 9.75 GHz |
| Oszillatorfrequenz (High Band) | 10.6 GHz |
| Rauschmaß | typ. ≤ 0.1 dB |
| Verstärkung | typ. 55 – 65 dB |
| Spannungsversorgung | 11.5 – 14.0 V (vertikal), 16.0 – 19.0 V (horizontal) |
| Stromaufnahme | typ. < 200 mA |
| Polarisation | Linear (horizontal/vertikal) |
| DiseqC-Unterstützung | DiseqC 1.0, 2.0 (für die Auswahl der Polarisation und des Frequenzbandes pro Ausgang) |
| Anschlussart | F-Stecker |
| Material Gehäuse | UV-beständiger Kunststoff |
| Farbe | Hellgrau / Weiß |
| Durchmesser Feedarm Aufnahme | 40 mm (Standard) |
| Herstellerteilenummer | 00121797 |
Häufig gestellte Fragen (FAQ)
Was bedeutet „Quadswitch“ bei einem LNB?
Quadswitch bezieht sich auf ein LNB mit vier unabhängigen Ausgängen. Jeder dieser Ausgänge kann ein eigenes Signal liefern, was den Betrieb von bis zu vier Satellitenreceivern ermöglicht, ohne dass diese sich gegenseitig stören oder die Senderauswahl einschränken.
Ist dieses LNB für den Empfang von 4K UHD Sendern geeignet?
Ja, das Grundig Quadswitch-LNB (00121797) unterstützt die für den Empfang von 4K UHD Sendern erforderlichen Frequenzbereiche und Standards. Die Signalqualität und Bandbreite sind ausreichend, um hochauflösende Inhalte störungsfrei zu übertragen.
Kann ich mit diesem LNB zwei Satellitenpositionen empfangen?
Primär ist dieses LNB für den Empfang von einem Satelliten ausgelegt. Wenn Sie jedoch einen DiseqC-Schalter in Verbindung mit diesem LNB verwenden, können Sie über die vier Ausgänge die Signale von bis zu zwei verschiedenen Satellitenpositionen abrufen. Jeder Ausgang wird dann für einen Satelliten konfiguriert.
Welchen Durchmesser muss meine Satellitenschüssel haben, um dieses LNB zu verwenden?
Das LNB passt auf nahezu jede handelsübliche Satellitenschüssel mit einem Standard-Feedarm von 40 mm Durchmesser. Die effektive Schüsselgröße hängt jedoch von der gewünschten Satellitenposition und der Signalstärke am Standort ab. Für die meisten europäischen Positionen ist eine Schüsselgröße zwischen 60 cm und 85 cm üblich.
Wie viele Kabel benötige ich für die Installation?
Für die volle Funktionalität, also den unabhängigen Empfang an vier Geräten, benötigen Sie vier separate Koaxialkabel, die vom LNB zu jedem Receiver (oder zum Multischalter) geführt werden. Jedes Kabel überträgt das eigene Signal.
Was ist das Rauschmaß und warum ist es wichtig?
Das Rauschmaß gibt an, wie stark das LNB eigenes Rauschen zum empfangenen Signal hinzufügt. Ein geringeres Rauschmaß (gemessen in Dezibel, dB) bedeutet, dass das LNB schwächere Signale besser empfangen kann und die Bildqualität verbessert wird, insbesondere bei schlechtem Wetter oder schlechten Empfangsbedingungen.
Muss ich bei der Installation auf die Ausrichtung des LNB achten?
Ja, die korrekte Ausrichtung des LNB im Brennpunkt der Satellitenschüssel ist entscheidend für den optimalen Empfang. Das LNB muss so gedreht und gekippt werden, dass das Satellitensignal auf die empfindlichste Stelle im Feedhorn des LNB trifft. Die genaue Position kann je nach Satellit und Schüssel leicht variieren und erfordert eine sorgfältige Justierung während der Installation.
